產品概述

GKWD-53雙金屬溫度計是由兩種不同膨脹系數，彼此牢固結合的金屬作為感溫元件的接觸式直讀溫度儀表，適合測量中、低溫，現已成為溫度就地指示儀表的理想選擇。

雙金屬溫度計具有產品結構合理，示值直觀、清晰，測量范圍大、體積小等特點。電接點雙金屬溫度計可實現信號遠傳報警功能。雙金屬溫度計已經廣泛應用于石油，化工，電力，冶金，食品，制藥，造紙，水處理等行業就地連續溫度測量的過程中。

測量原理

雙金屬溫度計的感溫元件通常是由兩種膨脹系數不同，彼此又牢固結合的金屬制作成螺旋形的結構。繞成螺旋形的雙金屬感溫元件一端固定，另一端連接指針軸。當被測物體溫度變化時，兩種金屬由于膨脹系數不同，使螺旋管曲率發生變化，通過指針軸帶動指針偏轉，直接顯示被測物體溫度示值。從而實現就地連續溫度測量的目的。

產品特點

◎產品結構合理、運行穩定

◎示值直觀、清晰

◎介質與指示器密閉隔離

◎可選擇隔爆型電接點雙金屬溫度計，實現信號遠傳報警功能

◎可用于腐蝕、有毒、易燃易爆等危險場所

安裝形式

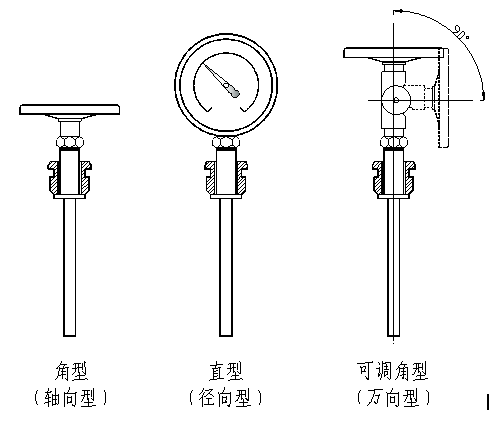

雙金屬溫度計按指針盤與保護管的連接方向，一般可分為：角型、直型、可調角型。

角型（軸向型）：指針盤與保護管成垂直方向連接。

直型（徑向型）：指針盤與保護管成平行方向的連接。

可調角型（萬向型）：指針盤與保護管管連接方向0～90°調節。

雙金屬溫度計有多種安裝固定型式滿足用戶需求，主要安裝形式包括：可動外螺紋、固定法蘭等。

基本參數

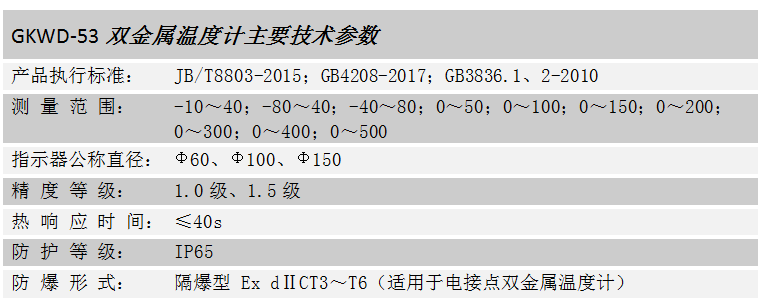

1、主要技術參數

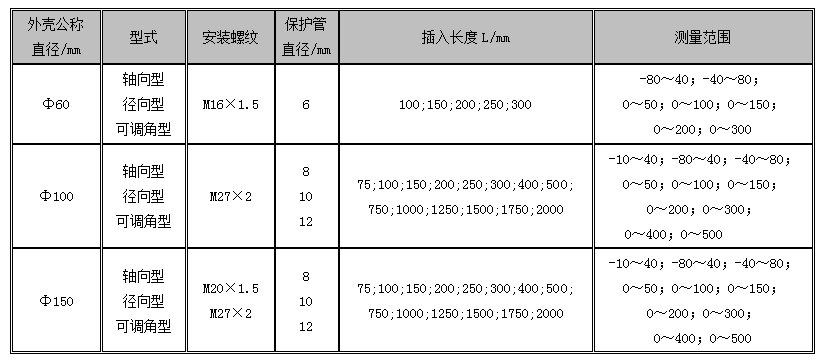

2、測量范圍

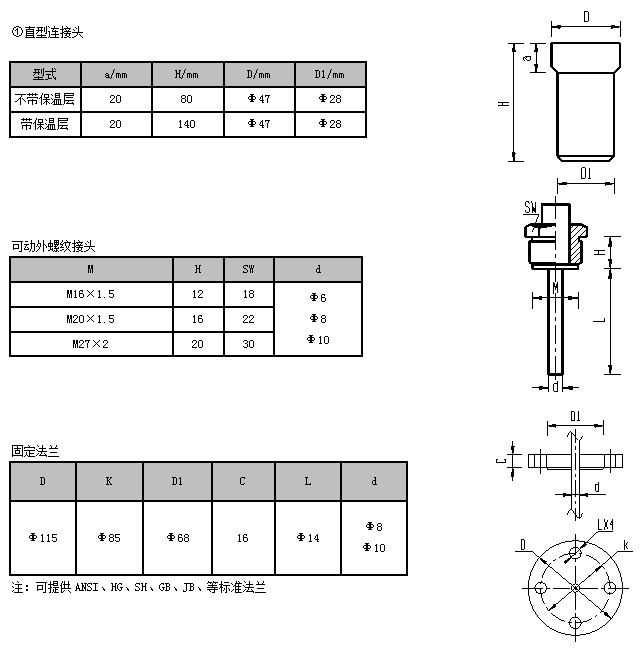

3、常用安裝固定型式

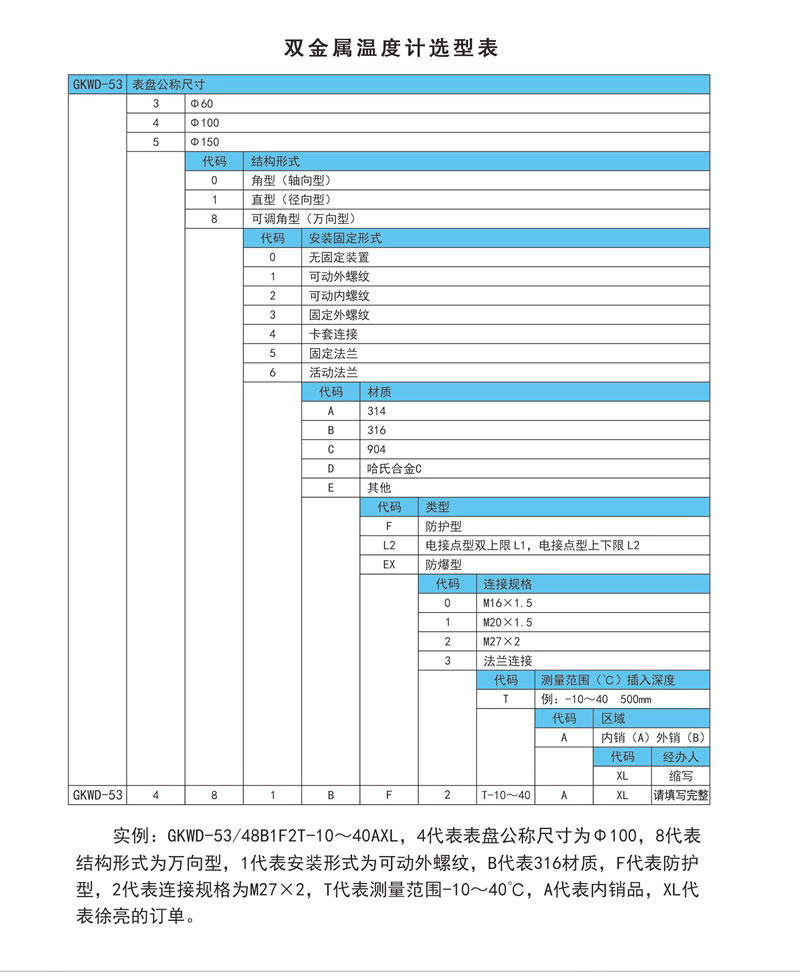

選型表
