磁翻板液位計顯示或遠離異常故障分析和處理
磁翻板液位計使用廣泛，市場上的銷售也特別大，是液位計在市場份額中占很大比重的典型液位計種類之一。磁板液位計利用磁耦合原理工作，彌補了玻璃管液位計在高溫高壓下不工作、易碎的諸多缺點。它適合于石化工業等工業領域的液位指示，其結構簡單，觀察直觀，清晰，不堵塞，不泄漏，易于安裝，維修簡單。本文介紹了磁瓣工作原理，分析了冷凝罐磁翻板液位計使用過程中經常出現的常見故障和問題，并相應地提出了處理方法，為體積液位計用戶在調試和問題處理中提供了參考。
1磁翻板液位計的工作原理

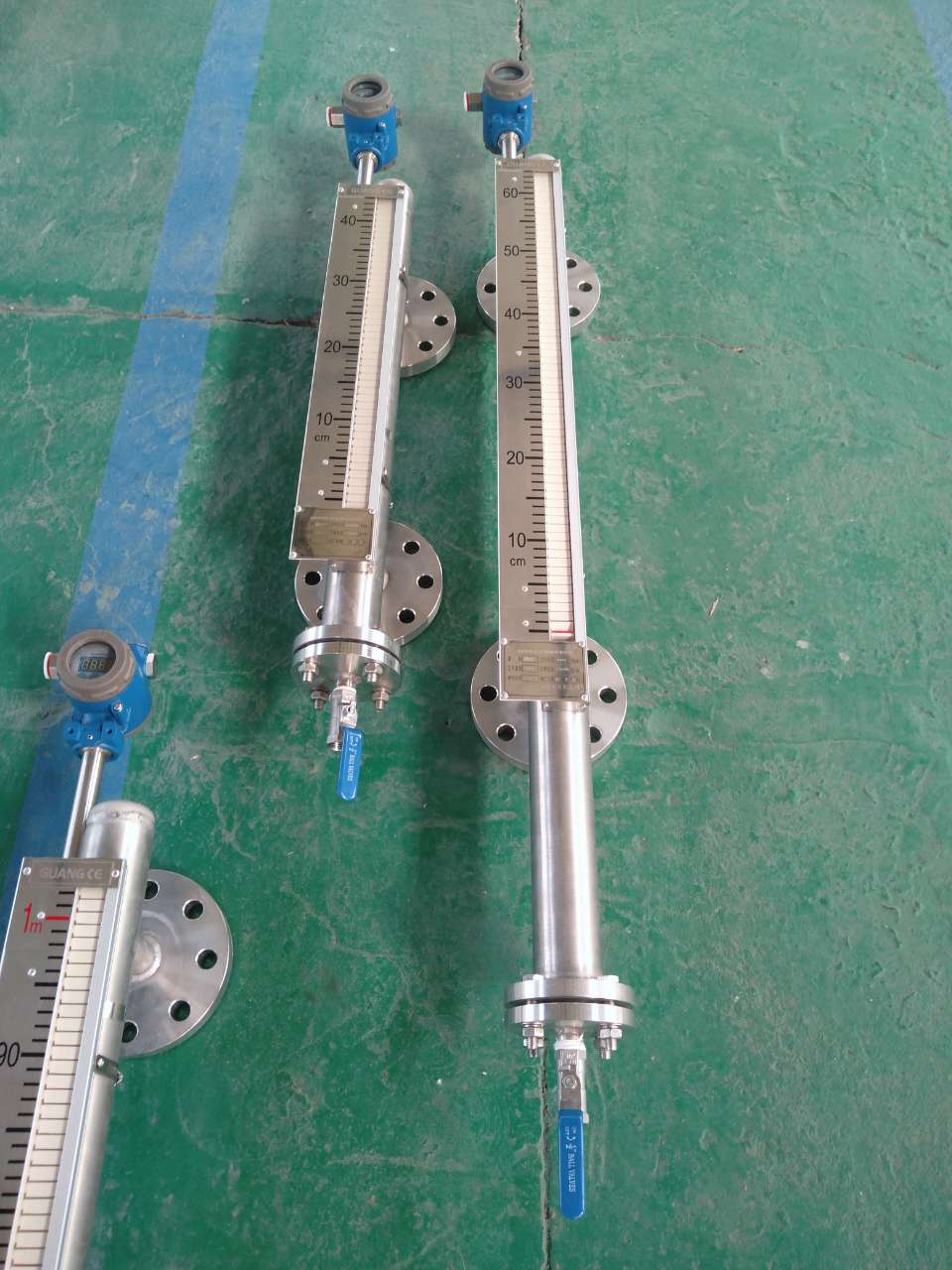

磁板液位計根據浮力原理和磁耦合作用，將磁子系統作為感覺因素，如圖1所示。通過磁瓣直接觀察容器內液體水平的實際高度，測量管內的浮子根據測量的水平變化到相同的量，測試容器的液體水平上升時，液體液位計主體的磁浮子也隨之升高，浮子內的* * *磁通過磁耦合傳遞到磁板指示器，驅動紅色，白色襟翼翻轉180度，水平下降時從紅色轉換為白色，水平上升時襟翼從白色轉換為紅色，容器內部水平
此外，磁板液位計還將遠場傳輸裝置捆綁起來，使液位計能夠即時顯示水平，并遠程監控水平。磁板液位計UR-電阻級傳感器或UB-電流級變送器和(二級)顯示儀表組成，完成電氣遠距離傳輸，輸出4-20毫安(或0-10毫安)的標準信號，以匹配記錄儀器或工業控制計算機聯網，用于冷凝罐的磁板液位計通常可以完成遠距離傳輸。
2冷凝罐磁翻板液位計常見故障分析
2.1冷凝器液位升降，現場襟翼和遠程輸出無變化
冷凝器的磁板液位計一般安裝在側面。* *首先要檢查上下連接管的閥門是否打開。特別是需要關閉連接管的閥門，也忘記了維修結束后不打開閥門。如果兩個閥門打開后還留有這種現象，那是因?yàn)椴úㄐ怯写盆F，凝結水的鐵磁物質容易附著到表面，水質變壞，時間越長，雜質附著得越多，浮卡就越容易產生。此外，如果浮子泄漏、浮子損壞、浮子失去磁性、磁性太弱或本體管中有異物，則可能未說明液體水平。解決方法如下：磁翻板液位計結構取出液位計的浮子，檢查浮子是否有磁性，是否有損壞，如果需要更換浮子(已驗證浮子的重量，可能出現自焊修理的標記誤差)，去除浮子表面附著的雜質，確認本體管內沒有異物，然后在裝回浮子的時候，不要將磁性的一端放回原處，以便穿戴。
2.2襟翼表示不正常
磁盤指示磁盤失去磁盤，拆卸磁盤末端的蓋子，然后卸下磁盤，更換，使用前零位以下的小球要紅色，其他球要白色。
2.3液面大幅度波動
在工作過程中，曾多次出現液位計的現場和遠程液位指示基本相同，但部分翻轉板顯示不準確，液位經常在特定位置前后波動，導致冷凝罐的液位控制不穩定的情況。發生這種情況的原因是，浮子的磁性太強，受到外部鐵磁物質的影響，浮子和主體內壁之間的摩擦力變大，突起容易發生，浮子無法在主體管內自由抬起。
固定磁板液位計和遠程傳輸裝置時，不能使用鐵材箍，用不銹鋼箍固定，連接到遠處的傳感器和液位開關不能使用磁性的螺絲和零件，可以通過修正的磁鋼存取裝置和高電平報警開關進行檢查。
2.4磁翻板液位計泄漏
密封未正確密封、密封損壞、焊接裂紋導致拆卸檢查時，可以更換密封等密封，如果是密封，可以在上面添加一些密封劑，如果是焊接裂紋引起的泄漏，則應發送給焊接或制造企業進行維修。
2.5就地顯示信號準確，遠處沒有信號或不準確
如果遠程顯示不正確，則打開帶有零位調整螺釘和全尺寸螺釘?shù)膫鞲衅鞯慕泳€盒，以確定傳感器的位置和磁片刻度。調整時，使用磁鐵調整零位螺釘?shù)奈恢茫蛊浣咏鼧?biāo)尺上的零位，使其輸出為4mA或0mA，然后將磁鐵放在標尺上的整個位置附近，調整全尺寸螺釘，使其重復此多次，直到電流輸出為20mA或10mA為止，以便正確顯示。如果遠程沒有信號，* * * *首先檢查遠程傳感器的電源是否正確，然后檢查輸出部的電流是否與實際的液體水平相對應，并校準線路。如果電源正常并且沒有輸出信號，則需要更換遠程傳感器。3結束語
通過以上分析，可以看出磁板液位計工作原理簡單，經過簡單的分解檢查，考慮到軟驅和襟翼的磁問題，很快就能解決故障問題。另外，在使用過程中，要定期打開不定式閥門和法蘭，定期排出本體管沉淀物質，防止咔噠現象。
